Kode Error AC Panasonic

Posted by Firdaus Technic Maintenance



Kode Kesalahan Pendingin Udara Panasonic






Isi : 1. AC Split, 2. Multi AC, 3. Kode Error AC Kaset

Kode Kesalahan Pendingin Udara Panasonic

Kode Kesalahan AC Inverter Split Panasonic

S01    Kegagalan sensor suhu ruangan
S02    Kegagalan sensor koil dalam ruangan
S03    Kegagalan sensor kelembaban
S04    Komp. kegagalan sensor suhu
S05    Kegagalan sensor koil luar ruangan
S06    Kegagalan sensor udara luar ruangan
S07    Kegagalan sensor arus luar ruangan
E01    Kegagalan komunikasi dalam/luar ruangan
E02    Kegagalan sirkuit HIC (Kompresor/sirkuit Kipas)
E03    Kegagalan rom OTP unit luar ruangan
E04    Arus puncak terputus
E05    PAM atau kegagalan sirkuit aktif
E06    Suhu debit kompresor tinggi
E07    Kegagalan pengoperasian kipas dalam ruangan
E08    Kegagalan pengalihan katup jalan (RV)
E09    Tidak ada perlindungan pendingin
E10    Kegagalan sirkuit penggerak kompresor DC
E11    Kegagalan pengoperasian kipas luar ruangan
E12    Kesalahan di unit luar ruangan
E13    Pencegahan pembekuan diaktifkan

Catatan: “0″ – Frekuensi diukur dan kecepatan kipas tetap. Data memori kode kesalahan terhapus saat catu daya terputus, atau tekan Auto Switch hingga terdengar bunyi “bip” berikut dengan menekan tombol “CHECK” pada Remote Control. Meskipun operasi terpaksa dihentikan ketika kelainan terdeteksi, operasi darurat dimungkinkan untuk kesalahan tertentu dengan menggunakan Remote Control atau Saklar Otomatis di unit dalam-ruang. Namun, suara penerima sinyal Remote Control diubah dari satu suara "bip" menjadi empat suara "bip".

Pengendali Jarak Jauh AC Panasonic




Untuk membuat diagnosis
    Timer LED mulai berkedip dan unit secara otomatis menghentikan operasi
Tekan tombol CHECK pada remote kontrol terus menerus selama 5 detik.
“- -” akan ditampilkan pada tampilan remote kontrol. Catatan: Tampilan hanya untuk “- -”. (Tidak ada sinyal transmisi, tidak ada suara yang diterima, dan tidak ada LED Daya yang berkedip.)
Tekan tombol “TIMER” + atau – pada remote kontrol. Kode “H00” (tidak ada kelainan) akan ditampilkan dan sinyal akan dikirimkan ke unit utama.

    Setiap menekan tombol (atas atau bawah) akan meningkatkan angka kelainan dan mengirimkan sinyal kode kelainan ke unit utama.
Ketika kode kelainan terbaru pada unit utama dan kode yang dikirimkan dari remote kontrol cocok, LED daya akan menyala selama 30 detik dan akan terdengar bunyi bip (terus menerus selama 4 detik). Jika tidak ada kode yang cocok, LED daya akan menyala selama 0,5 detik dan tidak ada suara yang terdengar.

    Mode diagnosis kerusakan akan dibatalkan dengan menekan tombol CHECK terus menerus selama 5 detik atau tanpa pengoperasian apa pun pada remote control selama 30 detik.
LED akan mati jika unit dimatikan atau tombol AC pada unit utama ditekan.


Untuk menghapus status kesalahan yang diingat (Operasi pelindung) setelah perbaikan:

Hidupkan daya.
    Tekan tombol AUTO selama 5 detik (Suara penerima bip) pada unit utama untuk mengoperasikan unit pada mode Operasi Pendinginan Paksa.
Tekan tombol CHECK pada remote kontrol selama sekitar 1 detik dengan benda runcing untuk mengirimkan sinyal ke unit utama. Bunyi bip terdengar dari unit utama dan data dihapus.


Operasi Sementara (Tergantung pada status kerusakan)


    Tekan tombol AUTO (Suara penerima bip) pada unit utama untuk mengoperasikan unit. (Remote control akan menjadi mungkin.)
Unit dapat digunakan sementara sampai diperbaiki.



Kode Kesalahan Multi AC PanasonicKode Kesalahan Multi AC Panasonic
Kode KesalahanMasalahH00 Tidak ada kelainan yang terdeteksi
  1. H11   Komunikasi abnormal dalam-luar ruangan
  2. H14   Kelainan sensor suhu udara masuk dalam ruangan
  3. H15   Kelainan sensor suhu kompresor luar ruangan
  4. H16   Rangkaian terbuka Trafo Arus Luar Ruangan
  5. H19   Kunci mekanisme motor kipas dalam ruangan
  6. H23   Kelainan sensor suhu penukar panas dalam ruangan
  7. H24   Sensor suhu penukar panas dalam ruangan 2 kelainan
  8. H27   Kelainan sensor suhu udara luar ruangan
  9. H28   Kelainan sensor suhu penukar panas luar ruangan
  10. H30   Kelainan sensor suhu udara pelepasan luar ruangan
  11. H33   Koneksi salah dalam/luar ruangan
  12. H38   Ketidakcocokan dalam/luar ruangan (kode merek)
  13. H97   Mekanisme motor kipas luar ruangan terkunci
  14. H98   Perlindungan tekanan tinggi dalam ruangan
  15. H99   Perlindungan anti-pembekuan penukar panas dalam ruangan
  16. F11   Kelainan pergantian siklus Pendinginan/Pemanasan
  17. F90   Kontrol PFC
  18. F91   Siklus pendinginan tidak normal
  19. F93   Revolusi abnormal kompresor luar ruangan
  20. F95   Perlindungan tekanan tinggi yang keren
  21. F96   Perlindungan panas berlebih IPM (transistor daya)
  22. F97   Perlindungan overheating kompresor luar ruangan
  23. F98   Total perlindungan saat ini berjalan
  24. F99   Deteksi puncak Arus Langsung Luar Ruangan (DC)



Kode Kesalahan AC Kaset Panasonic

    Jika masalah berlanjut bahkan setelah Anda memeriksa item di atas, hentikan unit, lepaskan daya ke unit dalam-ruang dan hubungi dealer tempat produk dibeli dengan nomor model dan masalah yang Anda alami.



Kode Kesalahan Masalah:

E06     Unit luar-ruang gagal menerima sinyal komunikasi serial dari unit dalam-ruang.

E07     Unit luar ruangan mengirimkan kegagalan ke unit dalam ruangan.

E12     Pengaturan alamat otomatis dimulai dilarang saat pengaturan alamat otomatis sedang berlangsung.

E14     Duplikasi unit utama dalam multi kontrol operasi simultan (unit luar ruangan yang terdeteksi).

E15     Alarm alamat otomatis (kapasitas terlalu rendah).

E16     Alarm alamat otomatis (kapasitas terlalu tinggi).

E20     Tidak ada unit dalam ruangan yang terhubung.

F04     Masalah sensor suhu pelepasan kompresor (TD).

F06     Sensor suhu masuk (C1) dalam masalah penukar panasF07Suhu menengah (C2) dalam masalah penukar panasF08Masalah sensor suhu udara luar (TO).

F12     Masalah sensor suhu hisap saluran masuk kompresor (TS).

F31     Masalah memori nonvolatile unit luar ruangan (EEPROM).

H01     Arus lebih primer (input) terdeteksi.

H02     masalah PAMH03Kegagalan sensor CT arus primer (sensor arus)H05Kegagalan sensor, Sensor suhu pelepasan kompresor (TD) terputus.

H31     masalah HICL04Duplikasi alamat unit luar ruangan.

L10     Kapasitas unit luar ruangan tidak disetel.

L13     Kesalahan pengaturan tipe unit dalam ruangan.

L18     Kegagalan operasi katup 4 arahP03Masalah suhu pelepasan kompresor.

P04     Masalah tekanan tinggi.

P05 Masalah catu daya AC.

P13 Katup alarm terbuka.

P14     Deteksi sensor O2.

P15     Level gas tidak mencukupi terdeteksi.
P16     Masalah arus lebih kompresor.
P22     Masalah motor kipas unit luar ruangan.

P29     Kurangnya kabel kompresor INV, kegagalan aktuasi kompresor INV (termasuk terkunci) karena kegagalan DCCT.




Pemecahan Masalah Pendingin Udara Panasonic



  • Gejala Kabut muncul dari unit dalam ruangan    :    Penyebab Efek kondensasi karena proses pendinginan.
  • Gejala Suara air mengalir selama operasi   :    Aliran refrigeran di dalam unit.
  • Gejala Kamar memiliki bau yang khas   :   Penyebab Ini mungkin karena bau lembab yang dipancarkan oleh dinding, karpet, furnitur, atau pakaianKipas dalam ruangan berhenti sesekali selama pengaturan kecepatan kipas otomatisIni membantu menghilangkan bau di sekitarnya.
  • Gejala Aliran udara berlanjut bahkan setelah operasi berhenti   :   Penyebab Ekstraksi sisa panas dari unit dalam-ruang (maksimum 30 detik).
  • Gejala Operasi tertunda beberapa menit setelah restart   :   Penyebab Penundaan adalah perlindungan untuk kompresor unit.
  • GejalaUnit luar ruangan mengeluarkan air/uap   :   Penyebab Kondensasi atau penguapan terjadi pada pipa.
  • Gejala Indikator POWER berkedip selama mode HEAT tanpa suplai udara hangat (dan kisi-kisi tertutup)   :   Penyebab Unit dalam mode defrost (dan AIR SWING diatur ke AUTO).
  • Gejala Kipas dalam ruangan berhenti sesekali selama operasi pemanasan   :   Penyebab Untuk menghindari efek pendinginan yang tidak diinginkan.
  • Gejala Indikator POWER berkedip sebelum unit dinyalakan   :   Penyebab Ini adalah langkah awal dalam persiapan untuk operasi ketika timer ON telah disetel.
  • Gejala Suara retak selama operasi   :   Penyebab Perubahan suhu menyebabkan ekspansi/kontraksi unit.
  • Gejala Indikator POWER berkedip 3 detik ON dan 0,5 detik OFF selama operasi   :   Penyebab Unit dalam Mode Respons Permintaan. Periksa berikut ini sebelum menelepon untuk servis
  • Gejala Berisik selama operasi   :   Periksa apakah unit telah dipasang pada kemiringan. Tutup panel depan dengan benar.
  • Gejala Kontrol jarak jauh tidak berfungsi    :   Periksa Masukkan baterai dengan benar. Ganti baterai yang lemah.
  • Gejala Unit tidak berfungsi   :   Periksa apakah pemutus sirkuit tersandung. Periksa apakah timer telah disetel.
  • Gejala Unit tidak menerima sinyal dari    :   Penyebab remote control, Periksa dan Pastikan penerima tidak terhalang. Lampu neon tertentu dapat mengganggu pemancar sinyal. Silakan berkonsultasi dengan dealer resmi.

Unit berhenti dan indikator TIMER berkedip :

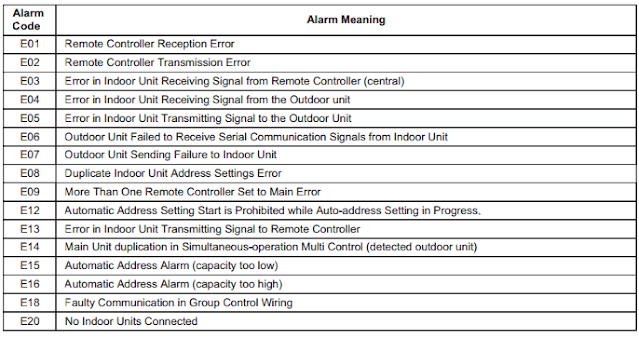

Kode Kesalahan E1-E20 :

E01-E02-E03-E04-E05-E06-E07-E08-E09-E12-E13-E14-E15-E16-E18-E20
